Бескаркасная система ЗИПС

В результате многолетних научных исследований экспериментально установлено и теоретически доказано, что прямые и косвенные пути прохождения звуковых вибраций оказывают колоссальное влияние на снижение дополнительной звукоизоляции любых типов каркасно-обшивных облицовок. Звуковые вибрации через узлы крепления каркаса к несущим строительным конструкциям практически беспрепятственно передаются на легкий слой материала облицовки, выполненный, как правило, из гипсокартонных листов (ГКЛ). В результате, вместо того чтобы обеспечивать надежную звукоизоляцию, возбужденные листы ГКЛ становятся непосредственными источниками вторичного шума.

В 1999 году инженерами компании была разработана и запатентована новая многослойная бескаркасная конструкция для дополнительной звукоизоляции, на которую был получен Патент на изобретение РФ № 2140498. В данной конструкции устранены основные причины снижения дополнительной звукоизоляции, характерные для известных типов каркасно-обшивных строительных конструкций. На протяжении последующих десяти лет конструкция Звукоизолирующей Панельной Системы (ЗИПС) непрерывно совершенствовалась.

На сегодняшний день она состоит из двухслойных сэндвич-панелей толщиной от 40 до 120 мм и финишного слоя из ГКЛ 12,5 мм.

При этом система ЗИПС имеет следующие отличительные особенности:

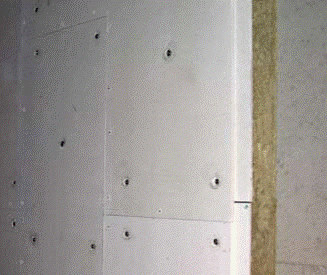

• В системе ЗИПС отсутствует направляющий каркас. Панели представляют собой сэндвичи, состоящие из пазогребневых гипсоволокнистых листов и слоев звукопоглощающего материала из минерального сырья. Жесткость звукопоглощающего слоя подобрана таким образом, чтобы обеспечить возможность бескаркасного монтажа при условии минимального прохождения вибрации через скелет звукопоглощающего материала на лицевую плоскость системы.
• Крепление системы к защищаемой поверхности (стене или перекрытию) осуществляется только через специальные виброизолирующие узлы, задача которых — максимально снизить передачу звуковых вибраций от излучающей шум конструкции на сэндвич-панели.
• Для ослабления влияния звуковых мостиков конструкция системы ЗИПС не имеет жесткого контакта между торцами панелей в местах из сопряжения с боковыми стенами или перекрытиями. Для этого по периметру используется виброизолирующая прокладка «ВИБРОСТЕК-М», которая укладывается в два слоя по 4 мм каждый.
• Сэндвич-панели имеют пазогребневый стык для исключения возможных щелей при монтаже. После того как сэндвичи смонтированы на защищаемой поверхности, они закрываются финишным слоем ГКЛ. Этим обеспечивается защита виброизолирующих узлов от повреждения при последующей отделке и одновременно увеличивается звукоизоляция за счет демпфирования листами ГКЛ слоя ГВЛ сэндвич-панели на частотах волнового совпадения.

Для решения различных типов задач дополнительной звукоизоляции производятся три модификации системы ЗИПС:

1. система ЗИПС-ВЕКТОР: сэндвич-панель толщиной 40 мм, общая толщина системы со слоем ГКЛ — 53 мм;
2. система ЗИПС-МОДУЛЬ: сэндвич-панель толщиной 70 мм, общая толщина системы со слоем ГКЛ — 83 мм;
3. система ЗИПС-СИНЕМА: сэндвич-панель толщиной 120 мм, общая толщина системы со слоем ГКЛ — 133 мм.

Звукоизолирующая панельная система начального уровня ЗИПС Вектор

Описание

Звукоизолирующая панельная система начального уровня ЗИПС-Вектор — эффективное решение проблемы дополнительной звукоизоляции существующих стен. С ее помощью решаются задачи звукоизоляции «бытового» шума — речь, лай собак, маломощная теле-радио аппаратура и т.п. (рабочий диапазон системы — от 125 Гц).

Область применения

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок. Преимущественно применяется в жилых помещениях (для дополнительной звукоизоляции в квартирах и коттеджах).

Состав

Панельная звукоизолирующая система ЗИПС состоит из двухслойных сэндвич-панелей 40мм и финишных облицовочных листов ГКЛ толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя ГВЛ и «мягкого» слоя штапельного стекловолокна.

Отличительные особенности

• Высокие характеристики дополнительной звукоизоляции
• Бескаркасный способ крепления
• Специальные виброизолирующие узлы крепления и пазогребневый стык в конструкции сэндвич-панелей

Размеры

Рабочий размер (без площади гребней) панелей: 1500×500 мм (без площади гребней). Толщина сэндвич-панели: 40 мм. Толщина системы с финишным слоем ГКЛ: 53 мм.

Физические характеристики

Вес панели: 18,5 кг. Поверхностная плотность системы: 36 кг/м².

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 9 — 11 дБ.

Звукоизолирующая панельная система базового уровня ЗИПС-Модуль

Описание

Звукоизолирующая панельная система базового уровня ЗИПС-Модуль — эффективное решение проблемы дополнительной звукоизоляции существующих стен и перекрытий. С ее помощью решается большинство задач по увеличению звукоизоляции в жилых, а также общественных помещений с уровнями шума средней интенсивности: магазинах, ресторанах, кафе и т.п. (рабочий диапазон системы — от 100 Гц).

Область применения

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий. Применяется в помещениях любого типа и назначения (для дополнительной звукоизоляции в квартирах, коттеджах, офисах и др.)

Состав

Панельная звукоизолирующая система ЗИПС состоит из двухслойных сэндвич-панелей толщиной 70мм и финишных облицовочных листов ГКЛ толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя ГВЛ и «мягкого» слоя минерального волокна на базальтовой основе.

Отличительные особенности

Высокие характеристики дополнительной звукоизоляции;

Бескаркасный способ крепления;

Специальные виброизолирующие узлы крепления и пазогребневой стык в конструкции сэндвич-панелей.

Размеры

Рабочий размер (без площади гребней) панелей: 1500×500 мм . Толщина сэндвич-панели: 70 мм. Толщина системы с финишным листом ГКЛ: 83 мм.

Физические характеристики

Вес панели: 20,0 кг. Поверхностная плотность системы: 37,5 кг/м².

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Модуль: ΔRw = 12 — 14 дБ.

Звукоизолирующая панельная система высокого уровня ЗИПС-Синема

Описание

Звукоизолирующая панельная система высокого уровня ЗИПС-Синема — эффективное решение проблемы дополнительной звукоизоляции существующих стен и перекрытий. С ее помощью решается большинство задач по обеспечению нормативной звукоизоляции в общественных помещениях с уровнями шума высокой интенсивности: киноконцертные залы, дискотеки и др. (рабочий диапазон системы — от 80 Гц).

Область применения

Система ЗИПС применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий. Применяется в помещениях любого типа и назначения (для дополнительной звукоизоляции в общественных помещениях, квартирах, коттеджах, офисах и др.)

Отличительные особенности:

Высокие характеристики дополнительной звукоизоляции;

Бескаркасный способ крепления;

Специальные виброизолирующие узлы крепления и пазогребневой стык в конструкции сэндвич-панелей.

Размеры

Рабочий размер (без площади гребней) панелей: 1500×500 мм. Толщина панели: 120 мм. Толщина системы: 133 мм.

Физические характеристики

Вес панели: 21,0 кг. Поверхностная плотность системы: 39,5 кг/м².

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Синема: ΔRw = 16 — 18 дБ.
