Гідравлічний розрахунок водовідвідних лотків

При влаштуванні системи водовідведення на етапі проектування одним з найважливіших пунктів є гідравлічний розрахунок.

Кожна ділянка розраховується індивідуально, прийнявши до уваги пропускну здатність лотків, метеорологічні дані та інтенсивність забруднення.


Такі розрахунки потрібно довірити фахівцям, які будуть проектувати каналізації.

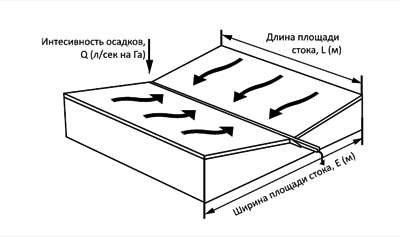

Для того щоб система лінійного водовідведення впоралася зі своєю основною функцією, треба оцінити інтенсивність опадів даної місцевості, нахил, площа і тип поверхні.

Щоб прорахувати кількість опадів, що потрібно зібрати на конкретній площі, необхідно скористатися формулою:









де

k – коефіцієнт поверхні стоку

Q – показник інтенсивності опадів в даній місцевості (л/сек на Га) *Га = 10 000 м. кв.

S - площа стоку (в м. кв.)








Коефіцієнт поверхні стоку

Тип поверхні

Коефіцієнт

Асфальт або бетон

0,95

Бруківка з цементованих з'єднанням

0,85

Бруківка з ізольованим з'єднанням

0,6

Блоки з ізольованим з'єднанням

0,45

Щебеневе покриття

0,25 - 0,6

Гравійне покриття

0,15 - 0,3

Трав'яна область в залежності від ґрунту

0,05 - 0,35



Таблиця інтенсивності опадів по регіонах



Район

Київ

Львів

Дніпро

Одеса

Харків

Закарпаття

Крим

Луганськ

Інтенсивність опадів,Q

80

100

50

50

60

90

70

60



Наприклад:

Тип покриття - асфальт, значить k = 0,95 (Коефіцієнт поверхні стоку);

Регіон - Київ, значить Q = 80 л/сек на Га (СНиП 2.04.03-85);

Площа збирання (S) = 500 м. кв.

Разом:

V = 0,95 x (80 л/сек x 500 м. кв.) / 10 000 м. кв. = 3,8 л/сек

Пропускна здатність лотків при горизонтальній установці

Залежність пропускної здатності лотка від кута нахилу, л/с


СЕРІЯ Найменування Гідра. січ., мм Довжина, мм Ширина, мм Висота, мм

Ухил %

0,01

0,15 0,2 0,3 0,5 1
STANDART

Лоток пластиковий 100.65 h69

DN 100 1000 153 69 0,38 1,46 1,68 2,06 2,66 3,76

Лоток пластиковий 100.95 h99

DN 100 1000 153 99 0,54 2,08 2,40 2,95 3,80 5,38

Лоток пластиковий 100.125 h129

DN 100 1000 153 129 0,79 3,06 3,53 4,32 5,58 7,89

Лоток пластиковий 100.175 h179

DN 100 1000 153 179 1,16 4,50 5,20 6,37 8,22 11,62

Лоток пластиковий 200.210 h214

DN 200 1000 253 214 3,98 15,40 17,78 21,78 28,12 39,77
MEDIUM

Лоток пластиковий 100.65 h85

DN 100 1000 153 85 0,38 1,46 1,68 2,06 2,66 3,76

Лоток пластиковий 100.95 h115

DN 100 1000 153 115 0,54 2,08 2,40 2,95 3,80 5,38

Лоток пластиковий 100.125 h145

DN 100 1000 153 145 0,79 3,06 3,53 4,32 5,58 7,89

Лоток пластиковий 100.175 h195

DN 100 1000 153 195 1,16 4,50 5,20 6,37 8,22 11,62
HEAVY Лоток пластиковий 200.210 h214 DN 200 1000 253 214 3,98 15,40 17,78 21,78 28,12 39,77
