Змішувальний вузол для теплої підлоги

Для повного розуміння, навіщо потрібен насосно-змішувальний блок, потрібно розуміти, що являє собою колектор. Про колектор можна дізнатися тут.

Для правильної роботи системи теплої підлоги та опалення, в цілому, нам необхідні певні елементи, кожен з яких відіграє важливу роль у процесі обігріву приміщення. Відмова або відсутність будь-якого з елементів спричинить за собою вихід з ладу всієї інженерної системи або збій, порушення всього комплексу пристроїв, керуючих і регулюючих роботу комплексу.

При роботі теплої підлоги, теплова енергія не генерується самостійно, а також не генерується безпосередньо в колекторі, для роботи колектора використовують вже наявної гарячий теплоносій, що надходить в систему ззовні або підготовлений власним котлом (тепловий насос, газовий котел, електричний котел твердопаливний котел і тд.) в автоматичному режимі.

У зв'язку з тим, що найчастіше, в приміщеннях будь-якого типу, використовують різні системи опалювальних приладів в одному комплексі, з'явилася необхідність регулювання температур для потоків теплоносія в певні системи опалення, і цю можливість дає насосно-змішувальний блок.

- Що таке насосно-змішувальний блок?

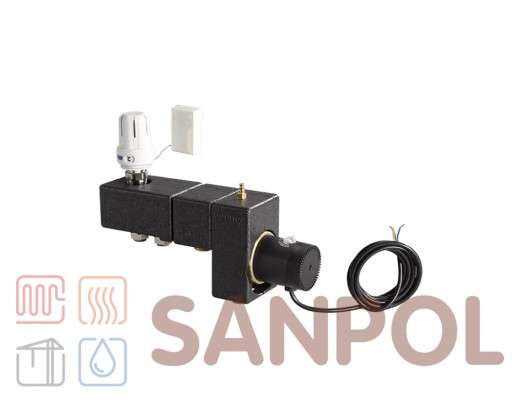

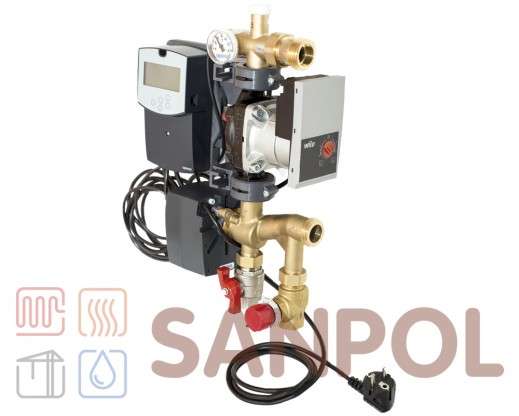

Насосно-змішувальний блок - це комплекс елементів для змішування, циркуляції та регулювання теплоносія.

Склад:

  • Циркуляційний насос
  • Балансувальні, термостатичні клапани, запірна арматура
  • З'єднувальні патрубки, різні монтажні переходи
  • Регулююча арматура (манометр, термодатчик і тд)

Насосно-змішувальний блок підключається до колектора, який не входить в комплект.

Склад насосно-змішувального блоку не має чітко регламентованого переліку елементів і може містити більше або менше пристроїв різної модифікації. Кількість компонентів та їх модифікація в інженерних системах опалення визначається в залежності від особливостей об'єкта і всього комплексу опалення. Є готові рішення, які можна підібрати під об'єкт.

Серцем насосно-змішувального блоку є циркуляційний насос - розглянемо його більш докладно.

- Циркуляційний насос

Циркуляційний насос - це одна з головних складових системи опалення та гарячого водопостачання. Він призначений для забезпечення примусового руху рідини по замкнутому контуру (циркуляції), а також рециркуляції.
Циркуляційний насос у системі водяної теплої підлоги – насос забезпечує робочий тиск, витрата швидкість руху потоку теплоносія. Важливі показники для забезпечення функціонування водяної теплої підлоги.
У разі відсутності насоса або його недостатньої потужності не буде відбуватися стабілізація роботи системи, від чого температура буде неконтрольована, буде постійно змінюватися чи стане константною, не в тому показнику, який необхідний для стабільної роботи комплексу системи.

- Види циркуляційних насосів

Існують насоси різних модифікацій і типів. Вони однаково підходять для загальних систем опалення, підлогового опалення та систем охолодження, так як виконують майже однакові функції. Циркуляційні насоси можна розділити на категорії за ознаками ( за конструкцією) :

  • З «мокрим» ротором – насос практично не потребує обслуговування, надійний і простий. Конструкція відрізняється тим, що теплоносій безпосередньо контактує з ротором пристрою. За рахунок такої конструкції деталі збільшується строк експлуатації деталей, оскільки теплоносій виступає в ролі мастила, також насос має знижений рівень шуму. Важливо пам'ятати, що даний тип насосів не сприймає запуску без теплоносія - він моментально перегріється і вийде з ладу. З цієї причини монтаж обмежується установкою ротора в горизонтальному положенні.
  • З «сухим» ротором – більш сучасна конструкція насосів, дає можливість збільшити ефективність удвічі, порівняно з «мокрим» ротором. Даний насос випускається в трьох варіантах – вертикальний, горизонтальний - блочний. Ущільнювальні кільця, забезпечують захист двигуна від попадання вологи, повинні мати трохи води між собою для змащування. У зв'язку з такою конструкцією, також, забороняється запуск без теплоносія. Холостий пуск викличе перегрів ущільнювальних кілець, що спричинить за собою вихід з ладу та необхідність його заміни. Порівняно з «мокрим» ротором має вищий рівень шуму.

Ротор насоса: окрема складова, обертальна одиниця, що містить вал з встановленими на ньому робочоюкрильчаткою, захисними втулками та іншими закріпленими на валу деталями.

А вони, в свою чергу, поділяються на:

  • Одношвидкісні – тип насоса не передбачає налаштування. Працює в одному режимі згідно заявленими параметрами виробником.
  • Багатошвидкісні (Частотні)- саморегулівні – даний тип пристрою має властивості саморегулировати рух потоку згідно необхідних, для інженерної системи, параметрами.
У зв'язку з високою потужністю та рівнем шуму, не рекомендовано (обмежено) використовувати насоси з «сухим» ротором в приватних будинках. Може не дотримуватися вимог норм по шуму.

- Як це працює

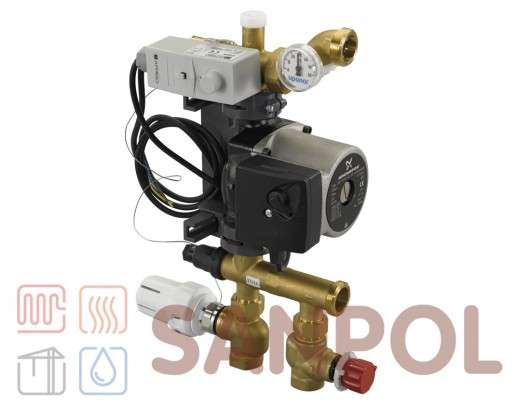

Розглянемо роботу насосно-змішувального блоку на прикладі Uponor Fluvia T KRS-6


Складові елементи:

1. Циркуляційний насос

2. 2-х ходовий термостатичний клапан з термостатом MTWZ з капілярною трубкою

3. Поворотний балансувальний вентиль на обратці первинного контуру

4. Вбудований балансувальний вентиль на перемичці

5. Термометр, встановлений на лінії подачі вторинного контуру

6. Колектор подачі

7. Колектор обратки

Принцип роботи:

(I) - Подача теплоносія від системи опалення (тепловий насос, газовий котел, електричний котел твердопаливний котел і тд.)

Виносний термостат міряє температуру на подачі, термостатом (2) виставляється необхідна температура теплоносія, після чого балансувальний клапан (2) впускає порційно непідготовлений теплоносій для змішування з теплоносієм зворотного колектора теплої підлоги.

(I)-(II) – змішування теплового носія на подання двох ходового клапана із зворотним контуром теплої підлоги.

(III) – змішаний теплоносій подається в циркуляційний насос під напором.

(IV) – Подача теплоносія транспортується в колектор для розподілу контурів теплої підлоги.

(V) – Низькотемпературний теплоносій транспортується назад до джерела тепла для підігріву.
